Штыки к винтовкам Токарева.

[vvadim]

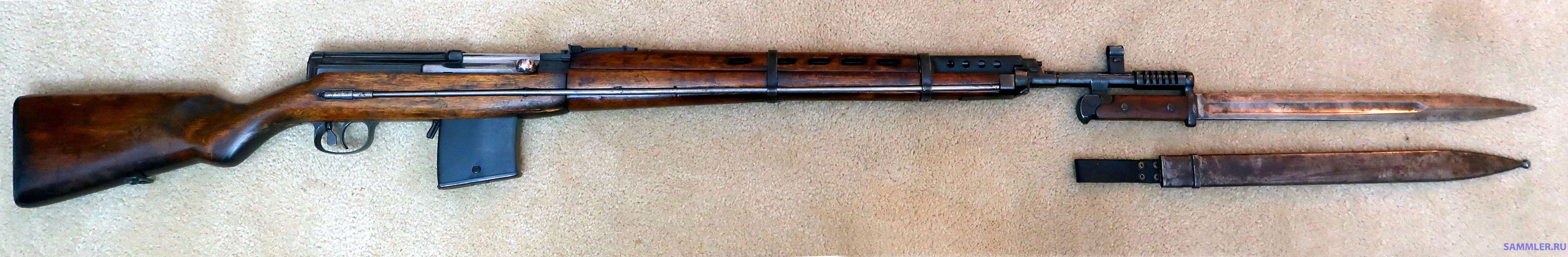

29 Декабря 1938 года ГВС РККА ввел на вооружение РККА 7,62-мм самозарядную винтовку системы конструктора

Токарева под наименованием: «7,62-мм самозарядная винтовка обр. 1938 года». Индекс АУ РККА 56-В-223С.



[vvadim]

Штык предназначен для поражения противника в рукопашном бою и для бивуачных работ.

Штык состоит из клинка, крестовины с отверстием для дульного тормоза и рукояти с деревяными щечками. Клинок

изготавливается из стали 50А. Твердость клинка 44-50 HRc. Длина штыка 479,5 мм, длина клинка 360 мм, ширина 28

мм. Вес 0,397 кг. Штык имеет обоюдоострый боевой конец и одностороннию заточку лезвием вверх с одним долом.

Поверхность клинка полированная, хвостовик оксидирован на 127 мм от заднего среза головки.

Ножна изготавливается штамповкой и сваркой из стального листа, на нижнем конце приварен шарик. На устье ножны

сделана отбортовка и вмонтирован пружинящий зажим. На верхнем конце ножны закреплены две скобы для крепления

ременной петли. Ременная петля шириной 25 мм изготавливается из кожи и скрепляется четырьмя латунными

заклепками. Длинна ножны 378 мм. Защитное покрытие - химическое оксидирование.



[vvadim]

Винтовка комплектовалась магазинами и штыком. Официально считалось, что магазины винтовки Токарева не

взаимозаменяемы вне специально отлаженного для этой винтовки комплекта. Поэтому весь комплект маркировался

номером винтовки. Полный номер винтовки наносился на левой стороне магазинной коробки и на пятку клинка штыка.

Винтовки СВТ-38 выпущенные в 1939 году и некоторая часть винтовок выпуска 1940 года имели номер из

двухбуквенной серии и трехзначного номера.

Винтовки изготавливались на заводе № 314 в Туле, заводе № 74 в Ижевске и на заводе № 460 в Подольске. Всего

было произведено 191,976 винтовок СВТ-38 и штыков к ним.

[vvadim]

Образцы клеймения магазинов винтовок СВТ-38, где цифра 2 означает порядковый номер магазина в комплекте

винтовки. Цифры могут быть только 1,2 или 3, поскольку винтовка комплектовалась тремя магазинами.

[vvadim]

По итогам Советско-финской войны начались интенсивные работы по модернизации и облегчению веса СВТ-38.

Существенную экономию в весе удалось достигнуть за счет укорочения штыка. Штык, по личному указанию И.В.

Сталина был выбран максимально короткий - по австрийскому образцу.
13 апреля 1940 года Постановлением КО при СНК СССР № 173сс была принята модернизированная облегченная

самозарядная винтовка образца 1940 года.

[vvadim]

Штык к винтовке СВТ-40 отличается от штыка к винтовке СВТ-38 меньшей длинной клинка, наличием фаски в пазе

головки рукояти, упрощенной конфигурацией крестовины и наличием защитного бурта у кнопки пружинной защелки.
Общая длина штыка 362,5 мм, длина клинка 240 мм, ширина 25 мм. Вес штыка без ножны 0,27 кг. Лезвие клинка

затачивается на 200 мм от острия, верхняя кромка боевого конца на 40 мм от острия. Поверхность клинка

полированная, хвостовик оксидирован на 127 мм от заднего среза головки.

Ножна к штыку СВТ-40 стальная, штампованно-сварная, на нижнем конце приварен шарик. На устье ножны сделана

отбортовка по типу СВТ-38 и вмонтирован пружинящий зажим. На верхнем конце ножны закреплены две скобы для

крепления ременной петли. Ременная петля шириной 25 мм изготавливается из кожи и скрепляется четырьмя латунными

заклепками. Длинна ножны 268 мм, вес 0,148 кг. Защитное покрытие - химическое оксидирование.

[vvadim]

Из-за отсутствия фаски в пазе головки, штык от винтовки СВТ-38 невозможно примкнуть к винтовке СВТ-40, в то

время как штык от СВТ-40 подходит к винтовкам СВТ-38.

[vvadim]

Начиная со второй половины 1940 года серийный номер для рядовых винтовок на всех трех заводах состоял из двух

букв и четырех цифр. Переход на серийный номер из двух букв и четырех цифр для снайперских винтовок произошел в

1941 году. Штыки и магазины СВТ-40 маркировались полным номером винтовки. Позднее комплект маркировали только

цифрами серийного номера винтовки.

[vvadim]

В начале января 1941 года по требованию ГАУ КА прошел испытания штык с нижним расположением заточки клинка. По

результатам испытаний были утверждены и запущенны в работу откорректированне чертежи.

[vvadim]

Кроме изменения заточки клинка, была упразднена отбортовка на устье ножны. Ременная петля устанавливалась из

брезентовой тесьмы «Мильц» шириной 25 мм или из кожи прошитой суровыми нитками.

[vvadim]

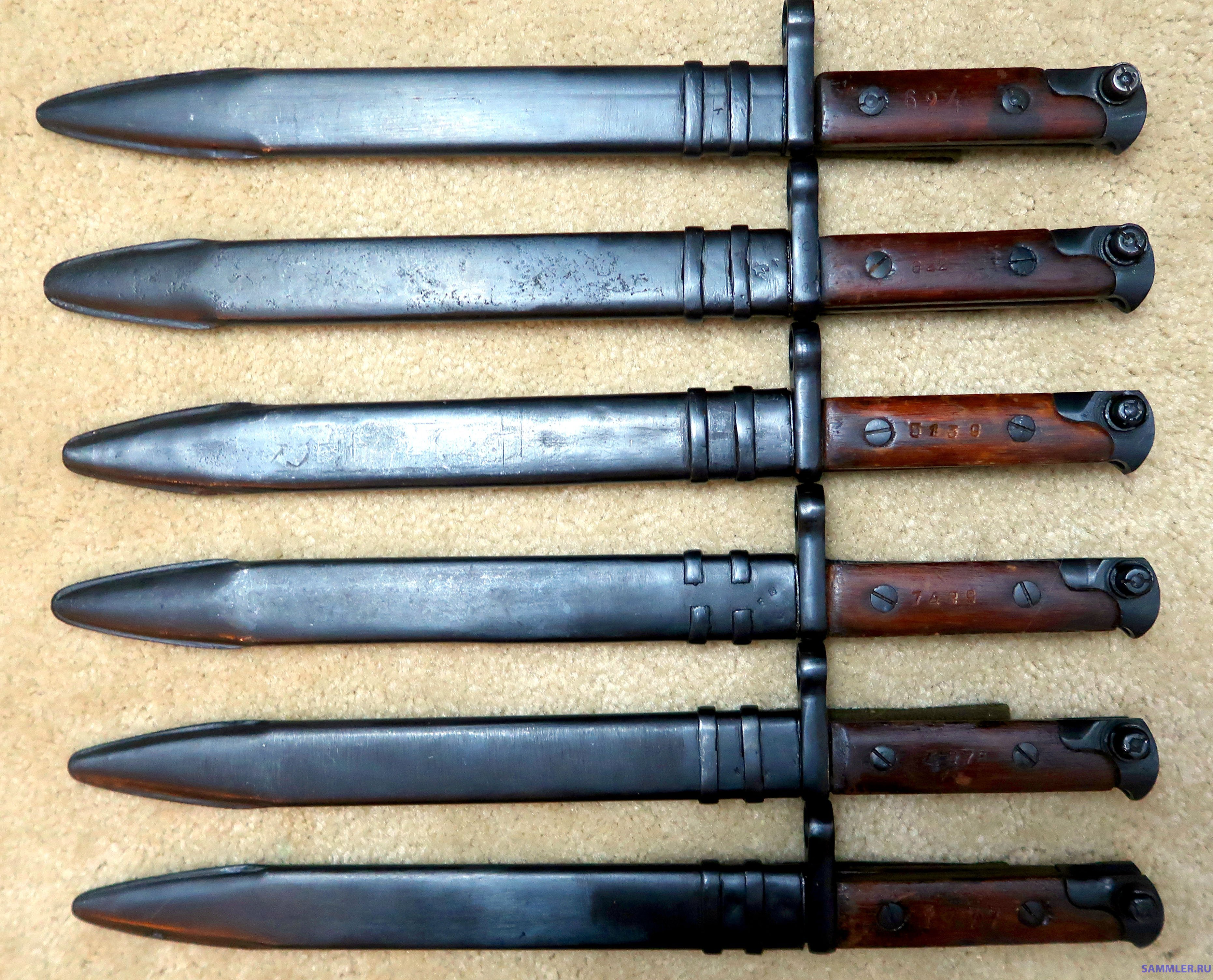

В первой половине 1942 года была упрощена конструкция ножны штыка, исключен шарик, введены скобы для ремня

изготовленные из плоской стальной ленты приваренные вокруг корпуса ножны с замкнутыми или с разомкнутыми

концами ленты. Цифры номера винтовки стали наносить на деревянные щечки рукояти штыка.



[vvadim]

На основании Постанавления ГКО № 526сс от 20 августа 1941 года завод № 74 в Ижевске полностью прекратил

производство винтовок Токарева. Наладить производство винтовок Токарева на заводе № 385 в Златоусте, куда было

передано оборудование завода № 460 в Подольске, так и не удалось.

20 июня 1942 года постановленим ГКО № 1918сс на вооружение КА была принята «7,62-мм самозарядная винтовка,

приспособленная для автоматической стрельбы». Впоследствии именуемая самозарядная автоматическая винтовка

(АВТ). В июле 1942 года на заводе № 314 в г. Медногорск, куда был эвакуирован завод из Тулы, выпуск СВТ-40 был

полностью прекращен и начат выпуск АВТ. Помимо винтовок в первом квартале 1943 года завод изготовил

комплектующие элементы к ним для проведения ремонта - штыки 15,000 штук, шомпола 15,000 штук и магазины 25,000

штук.

Постановлением ГКО № 7667сс от 3 января 1945 года выпуск винтовок АВТ был прекращен.

Всего было выпущенно 2,145,688 винтовок Токарева всех типов и штыков к ним.

Изменено 2 февраля пользователем vvadim

[vvadim]

Все винтовки АВТ выпускались только с дульным тормозом оконного типа.
Всего было выпущено 501,200 винтовок АВТ.



[vvadim]

Использовать магазины от других винтовок воспрещалось. Хотя магазин можно присоединить в принципе к любой

винтовке, но в этом случае правильная досылка патрона в патронник не гарантируется, что очень важно при ведении

автоматического огня.

[vvadim]

Клеймо завода-изготовителя на штык должно было наносится в районе пятки клинка и на устье ножны, но делалось

это далеко не всегда. Так же на штык и ножну наносились клейма контрольных органов.



[vvadim]

Встречаются штыки, где серийный номер винтовки нанесен на крестовину штыка электрографом, а старый номер

зачеркнут. Это свидетельство перезакрепления штыка при капитальном или войсковом ремонте.

[Павел Стрелянов /К/]

6 минут назад, vvadim сказал:

Начиная со второй половины 1940 года серийный номер для рядовых винтовок на всех трех заводах состоял из двух

букв и четырех цифр. Переход на серийный номер из двух букв и четырех цифр для снайперских винтовок произошел в

1941 году. Штыки и магазины СВТ-40 маркировались полным номером винтовки. Позднее комплект маркировали только

цифрами серийного номера винтовки.

Доброй ночи. А что же Вы не написали на сколько патронов были магазины винтовок 38 г. и 40 г.?

[vvadim]

В ходе войны различными инспекциями ГАУ КА в войсках были зарегестрированы массовые потери штыков. В.Г Федоров

писал: «...клинковые штыки, предстовляюшие хорошую хозйственную вещь для домашнего обихода, расходятся по рукам

в неимоверных колличествах. [...] Наш граненый штык пользуется меньшей любовью с бытовой точки зрения, в этом

его достоинство».

[vvadim]

Военнослужащие Советской Армии вооруженные винтовками АВТ. Хорошо виден дульный тормоз оконного типа. Клинки

штыков полностью оксидированы.

[Терехов Эдуард]

Тему закрепил,Вадиму спасибо,все ,как всегда ,интересно.
